Influence des filtres sur la fonction de transfert de modulation
Introduction
On se demande souvent si l'utilisation de filtres uv ou polarisants a une influence sur la qualité de l'image. On va donc regarder si la fonction de transfert de modulation est dégradée par l'utilisation de ce type de filtres.
Dispositif expérimental
On peut voir sur la photo ci-dessous le dispositif expérimental employé.
Il s'agit d'un dispositif très proche de celui décrit dans le chapitre sur les résultats expérimentaux, on peut donc se reporter à ce chapitre pour plus d'informations.

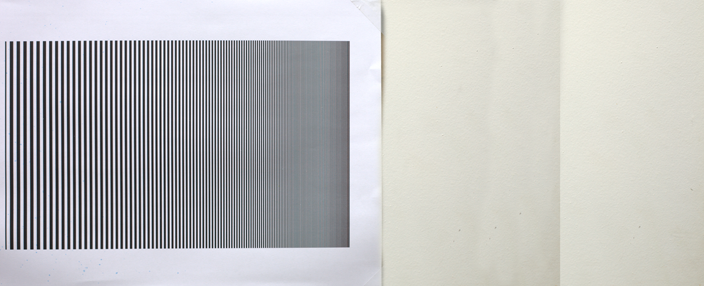

La mire employée est en revanche différente de celle que l'on trouve sur le site de Norman Koren. On voit ci-dessous la mire fixée sur un support blanc cassé.
L'appareil est toujours positionné afin que la mire occupe exactement la moitié du capteur, avec la partie la plus dense au centre, et ce quel que soit l'appareil utilisé. Cela permet de faire des comparaisons particulièrement utiles en ce qui concerne la quantité maximale de détail qu'il est possible de capturer pour une même photo suivant l'appareil.
L'image est systématiquement capturée en mode RAW et convertie en employant dcraw. L'image n'est absolument pas retouchée afin de minimiser les disparités liées au post-traitement.
Une fois capturée, on isole la partie centrale de la mire et on la transforme en une succession de valeurs correspondant aux intensités des différents pixels sur une même ligne. Puis ces valeurs sont traités par un programme spécifiques, qui va calculer les variations de luminosité et les transformer en MTF.
Tests sur le 5D MarkII
Les premiers tests ont été effectués sur un Canon 5D MarkII avec un objectif Canon 50mm f/1.8. On a employé un filtre Hoya UV et un filtre B&W polarisant circulaire. Le 5D MarkII est un appareil numérique avec un capteur CMOS "full frame" 36x24, et 21 millions de pixels suivant un format 3/2. La sensibilité native du capteur est de 100 ISO.
Il ne faut pas trop s'attarder sur les petits écarts observés entre les courbes; la procédure expérimentale n'est pas parfaite, et il est normal de constater des différences minimes. C'est la forme générale des courbes qui est significative.
Voici le résultat des trois images agrandies 5 fois avec respectivement la photographie sans filtre, et avec un filtre polarisant.
On ne distingue pas de différence très sensible.

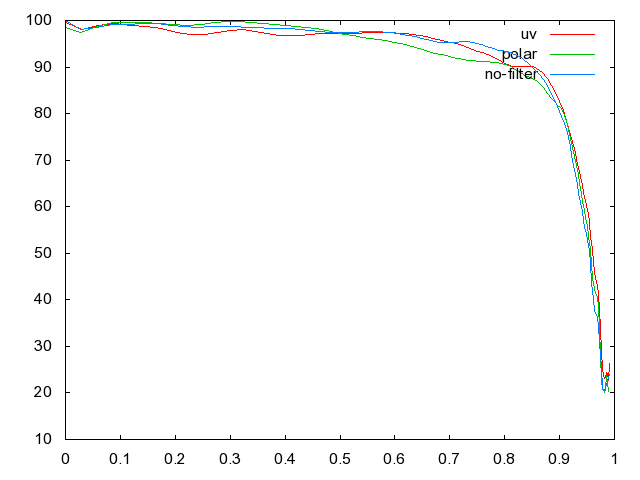

Voici les MTF pour les trois types de photographies:
Les trois courbes sont virtuellement identiques, avec peut-être une très légère dégradation pour le filtre polarisant. On peut en déduire que l'emploi d'un filtre n'a que peu d'influence sur le piqué de l'image.
